功率計不僅僅是用來看電參數的

查看次數:2237 更新時間:2023-02-21

功率計是行業內做功耗測試最常用的儀表,但80%以上的用戶卻不知道,除了常規的電參數測試以外,它還有定時記錄、觸發存儲、波形顯示、趨勢圖繪制等不可忽視的高級功能,如何全方位利用,發揮出功率計的最大性能呢?

功率計是行業內做功耗測試最常用的儀表,但80%以上的用戶卻不知道,除了常規的電參數測試以外,它還有定時記錄、觸發存儲、波形顯示、趨勢圖繪制等不可忽視的高級功能,如何全方位利用,發揮出功率計的最大性能呢?

我們熟知的功率計是一種測量電功率的儀器,測試對象是直流信號和頻率不高于300KHz的交流信號,可以測量電壓、電流、功率、功率因素、諧波、效率等電參數。在實際應用當中,大部分人們也是這樣使用的,這沒有問題,但是如果我們僅限于這些基本功能,那么我們就太對不起儀器的設計和制造者們了。

1、應用需求

“充電五分鐘,通話兩小時”幾乎人人皆知,然而給手機充電的五分鐘內手機電池的電壓、電流如何變化,五分鐘內又到底給電池充了多少電呢?

智能家電已經給生活帶來更大的便捷,一個電飯鍋的功能已經可以比得上烹飪大師,那么不同功能模式下,電飯鍋工作流程怎樣,電流如何變化、功率功耗又是多少?

這些問題常常困擾著各個廠家,其實只要用一個簡簡單單的功率計就能讓我們把過程看得清楚!

2、功率計高級功能:

功率計的功能其實遠不止測試電壓、電流、功率、功率因素這些基本參數。還包括了諧波分析(一般可以分析50次諧波)、諧波柱狀圖、波形顯示、數據記錄、積分功能(用于計算功耗)、趨勢圖分析、自動導出報表等。但大部分客戶在使用功率計時往往沒能用上這些功能,接下來就帶大家一起看看這些高級功能。

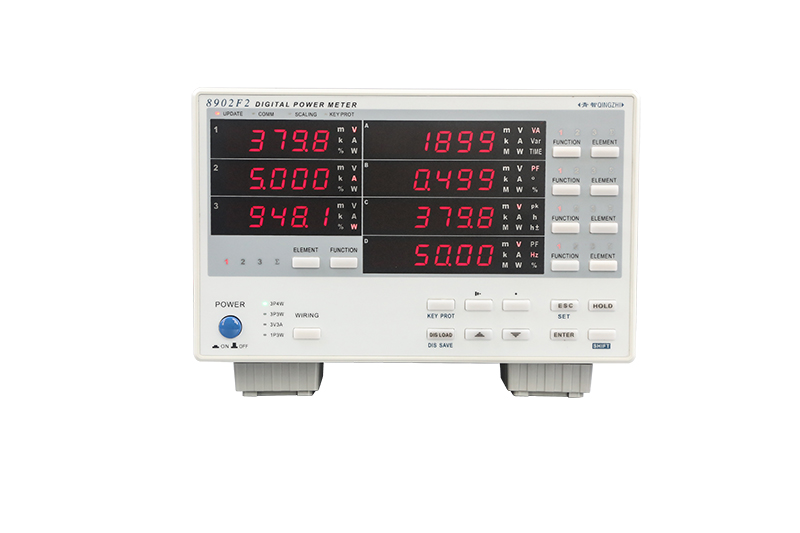

功率計

3、諧波分析:

功率計具備諧波功能這一點很多人都知道,之所以沒有使用,是因?yàn)橐恍﹪?guó)際品牌功率計將此功能作為選配件,需要額外付費才能使用。功率計的諧波一般可以分析到50次,并且可以選擇符合IEC國際標準的諧波計算方式,并通過上位機軟件繪制出諧波柱狀圖,結果如下圖所示。

4、波形顯示:

諧波功能大家可以理解,但是功率計的界面往往是數碼管,而數碼管又怎么能實現波形顯示呢?其實不然,功率計也可以顯示測試信號的實時波形,只不過需要借助與上位機軟件實現。如下圖所示

功率計可以通過上位機軟件在其更新周期內抽取2000個信號點繪制出波形圖,如此就能查看信號的實時波形。

5、數據記錄:

功率計作為測量?jī)x器,要能對其測量的結果進行記錄,并且實現長時間記錄。功率計實現數據記錄有兩種方式,一種是通過在儀器上插入U(xiǎn)盤將數據實時保持到U盤中,然后拷貝出來用PC進行二次分析。另一種是通過以太網直接連接上位機軟件,將功率計的數據實時同步到PC端進行存儲,可以實時分析,也可以存儲結束后做離線分析。如下圖所示,通過上位機可以實現計時存儲、記錄存儲、觸發存儲等多種功能。

6、積分與趨勢圖:

積分功能其實很多功率計都有,但是如果沒有靈活的數據記錄功能,積分也只能看到一個最終的功耗,與過程分析沒有多大作用。而有了數據記錄功能之后,就可以借助上位機軟件對記錄的各項數據進行趨勢圖分析,也就是整個測試中各項數據的變化過程。有了這個圖,文中開頭提到的問題就能迎刃而解。如下圖所示,是對測試過程中電壓、電流、功率、功耗的趨勢分析。

7、自動導出報表:

我們無論做什么測試,最終肯定要有一個測試結果,那么通過功率計通過上位機軟件可以直接導出報表嗎?其實通過上位機軟件不僅可以導出記錄的各項數據列表,還可以直接導出測試報表,幫我們省去繁瑣的整理報表的工作。
