青智儀器最新推出針對超大范圍電流自動切換的功率計及參考設計

隨著節能減排法規的逐步執行，很多電器產品，例如大功率加熱器具，其工作時加熱功率可達數十kW，而待機時控制板消耗功率僅有幾W甚至更低。

另外很多電源測試系統，為了兼容更多的產品類型，面對的被測產品功率范圍很大，小至手機充電器的mW級待機功率，大至特種電源、儲能電源的幾十kW。

目前市場上比較的高端的寬量程功率計，直接接入測量的電流范圍大多在幾十uA至40A之間，超出后必須外配電流傳感器。但是使用數百A量程的電流傳感器時，無法測試uA或者mA級別的電流，在面對如此巨大跨度時，常規做法是人工切換接線，費時、費力、容易接錯線，造成測試效率極其低下。

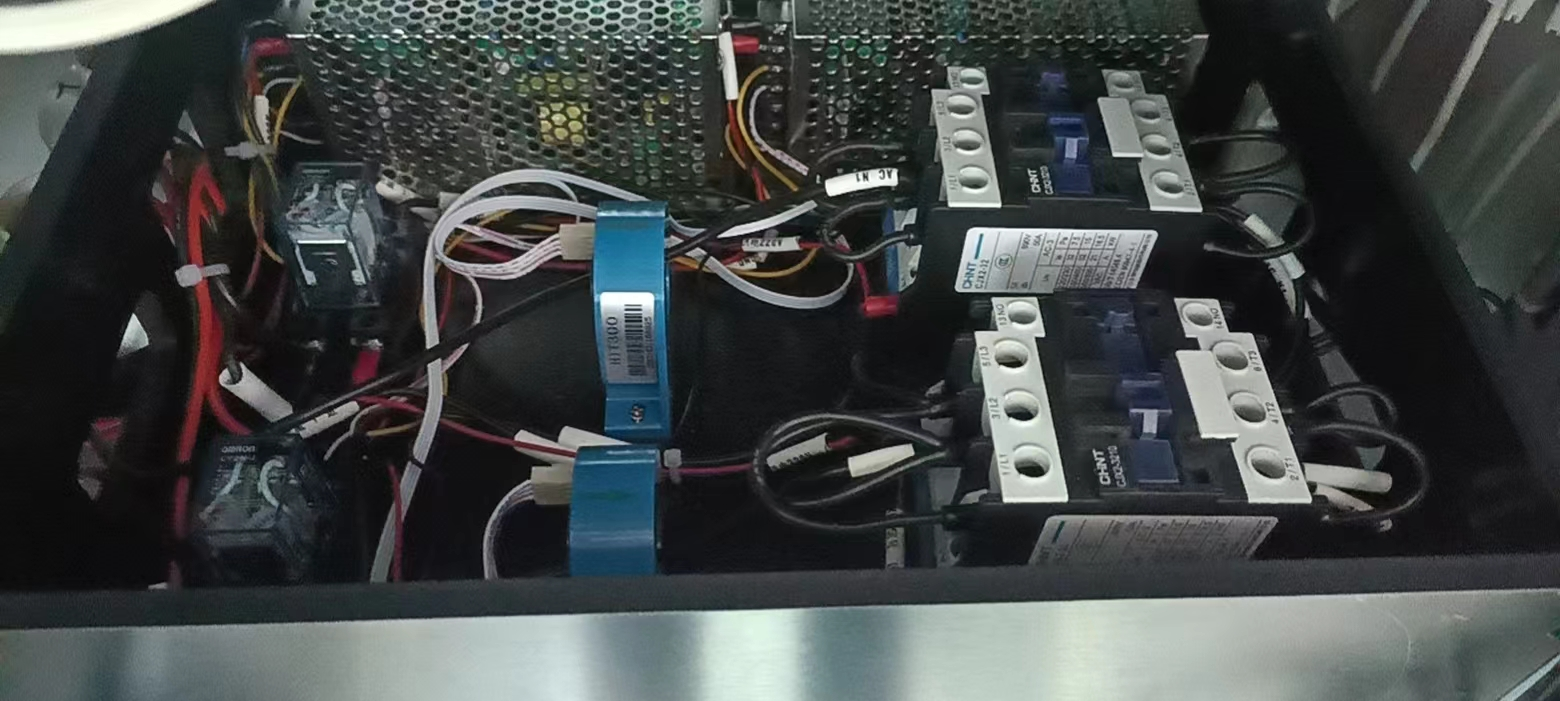

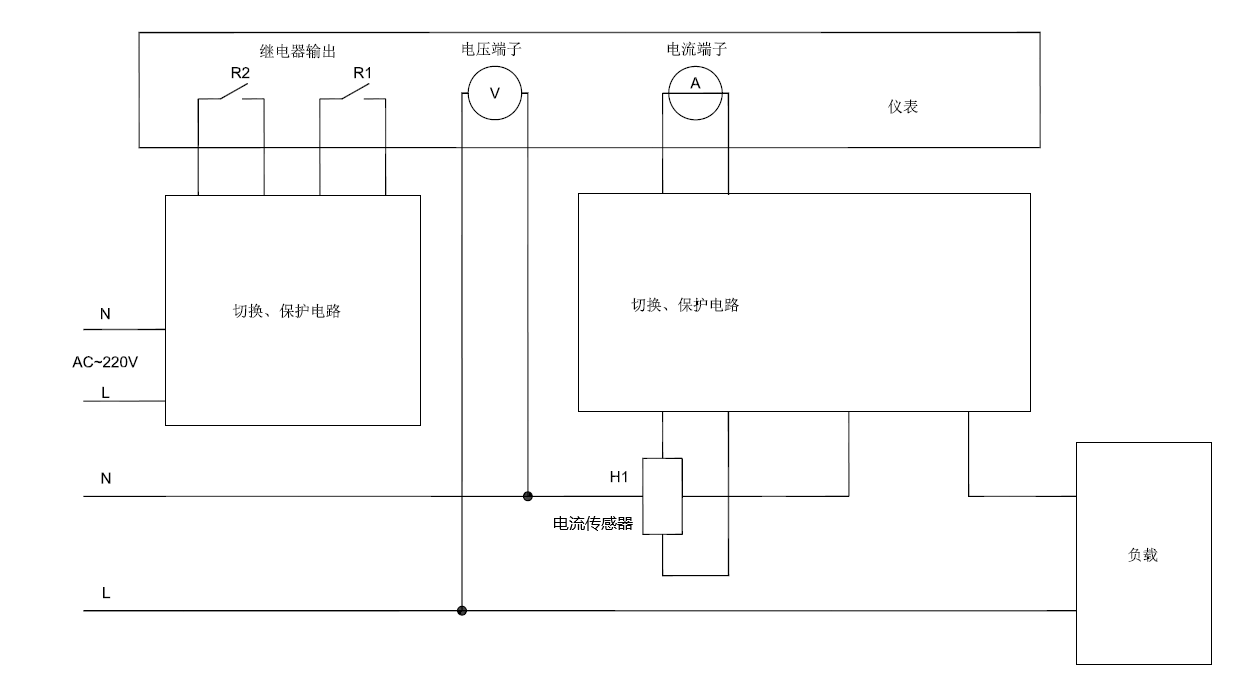

為了解決上述難題，青智儀器聯合行業領先企業，對8718CT-R功率計進行改制，硬件上增加了繼電器控制接口，通過上位機軟件發送指令，控制外部切換、保護電路，可以自動將輸入電流在儀表直接接入、電流傳感器接入兩種模式進行切換，同時進行必要的保護，大大提高了測試效率。

8718CT-R主要特點：

■精度0.2級， ±（讀數0.1% + 量程0.1%）

■交直流，6-600V，0.05mA-40A自動換檔

■可選配諧波功能

■電壓、電流隔離，可避免線路壓降引入的測量誤差

■數據更新周期自由可調，0.05S、0.1s、0.25s、0.5s、1s、2s、5s

■4窗口數碼管，顯示直觀、操作便捷

■標配RS232/485雙模式通訊接口

■加裝2路繼電器接口

該功率計及設計參考是定制方案，詳情請聯系我公司銷售人員。
