LED照明燈具的測試測量

家用照明燈具在出廠時，都是需要經過測量裝備嚴格的檢測，當照明燈在正常工作或特定模式下時，電壓、電流和功率只有在規定的范圍內，才能視為合格品。

測試要求

1. 高精度的電壓、電流和功率等參數測量；

2. 電流諧波測量分析；

3. 可以通過上位機軟件對測量結果實時監測分析。

問題解決

青智儀器的8720,8730C可以輕松的測試照明燈具，解決關鍵問題，滿足要求

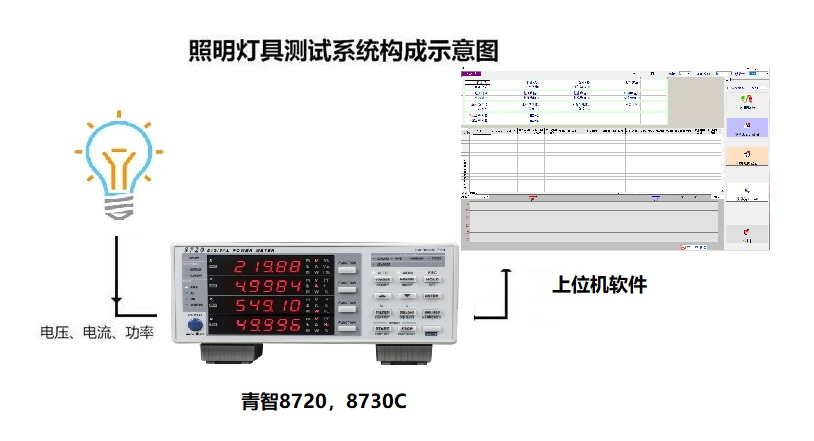

圖1 照明燈具測試系統構成示意圖

客戶現場測試

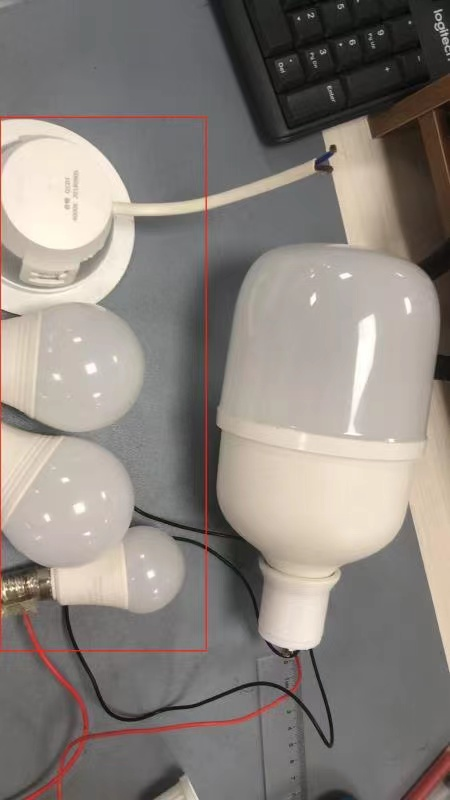

客戶測試現場LED不同的產品型號

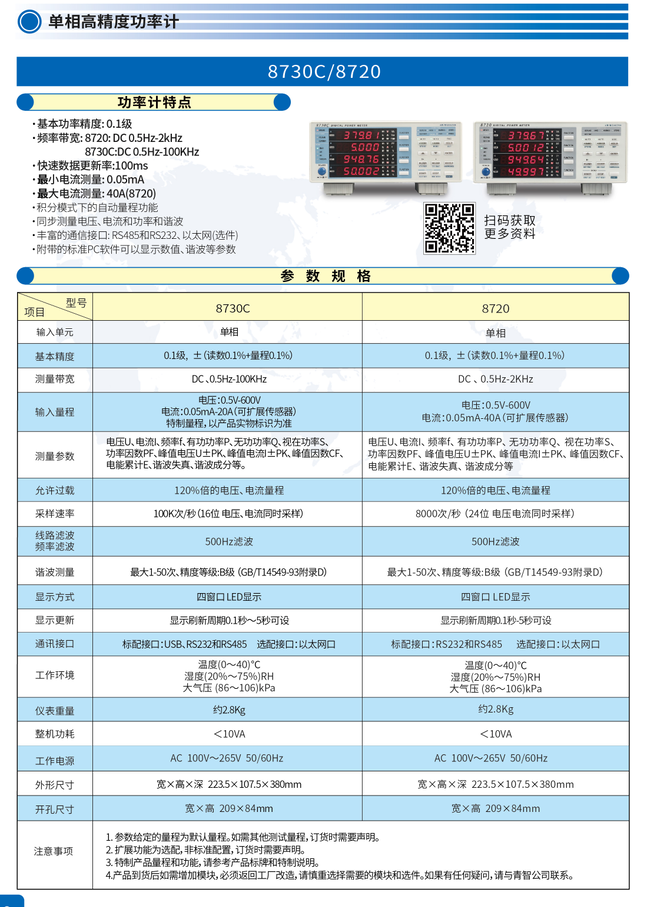

8720,8730C測試特點

1. 功率測量精度高達0.1%，最小測量電流低至50μA，能夠測量低至0.01W的功耗。

功率計的基本測量精度可高達0.1%，由于雙分流器技術的應用，可以保持分流電阻的溫度穩態變化，降低溫漂，可以實現從小電流到大電流測量時都能保證0.1%的功率測量精度。

2. 結合上位機軟件，可以測量符合諧波測量標準。

圖2 諧波分析

8720,8730C系列功率計可進行完全符合諧波測量標準，根據基波的頻率、電壓、電流、功率分別可測量到最多50次諧波，不論是總諧波畸變率（THD），還是基波成分、各次數的諧波含量、相位差和含有率等均可測量。另外，諧波分析次數的上限值可在2-50次之間，即使是對THD運算上限次數有規定的場合也可按照其規格進行運算。

3. 標配上位機軟件，可實時監測和分析測量數據，且可通過標配的豐富通信接口RS485,RS-232和以太網接口上傳至PC機。

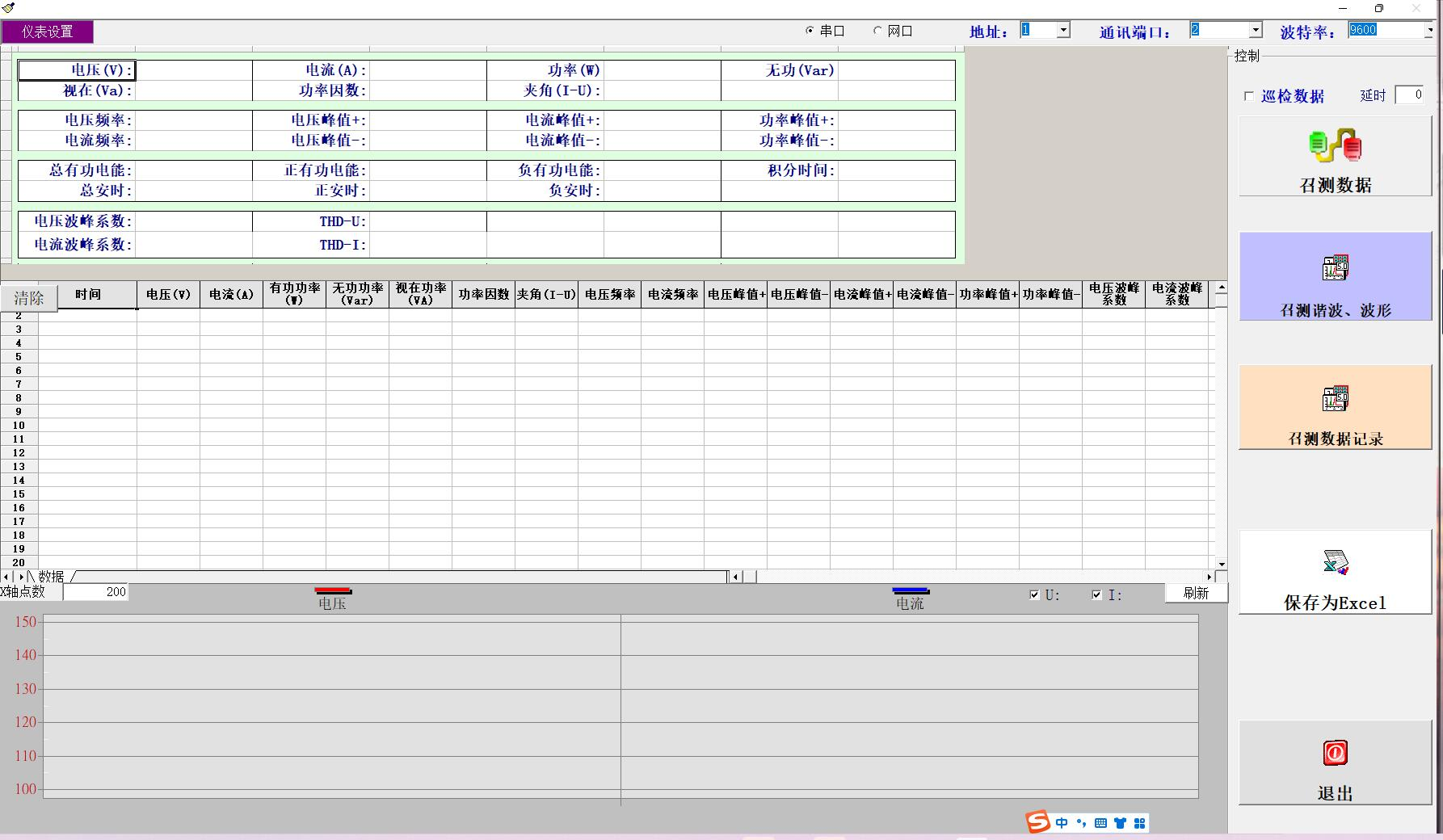

圖3 上位機測量分析

8720,8730C完美的解決客戶測試LED中的一些問題，為您提高工作效率的同時，依然保證了結果的可靠性！
