青智電量表在小家電壽命測試領域的應用

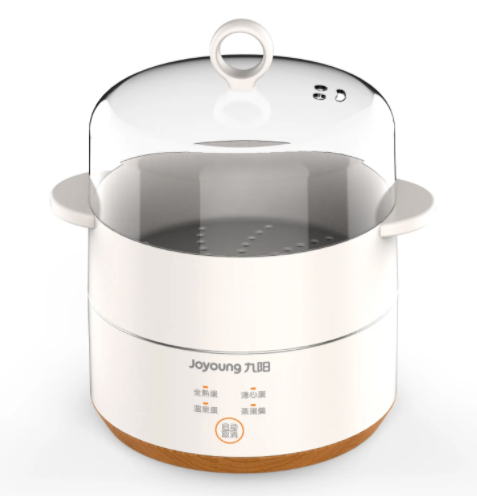

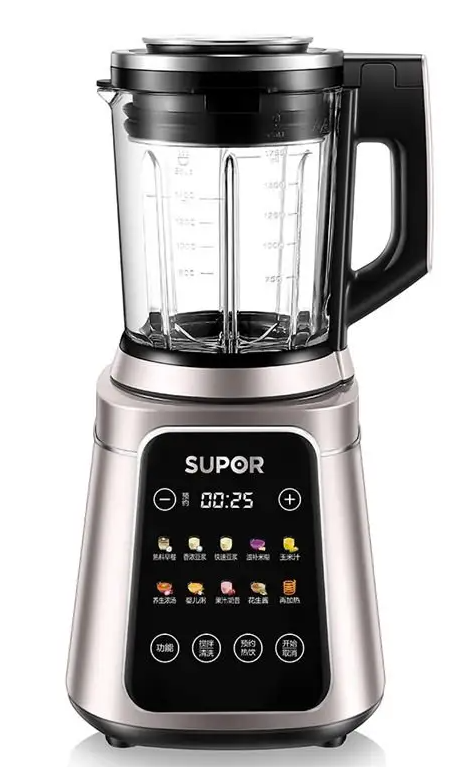

我們生活中常見的很多小家電，比如電水壺、破壁機、煮蛋器、絞肉機等產品，經常要在不同的工作狀態下使用很多年，消費者比較關心其工作壽命，所以生產廠家都要求對產品進行嚴格精確的測試。為了節省人工、提高效率，自動壽命測試設備已經成為各廠家的首選。

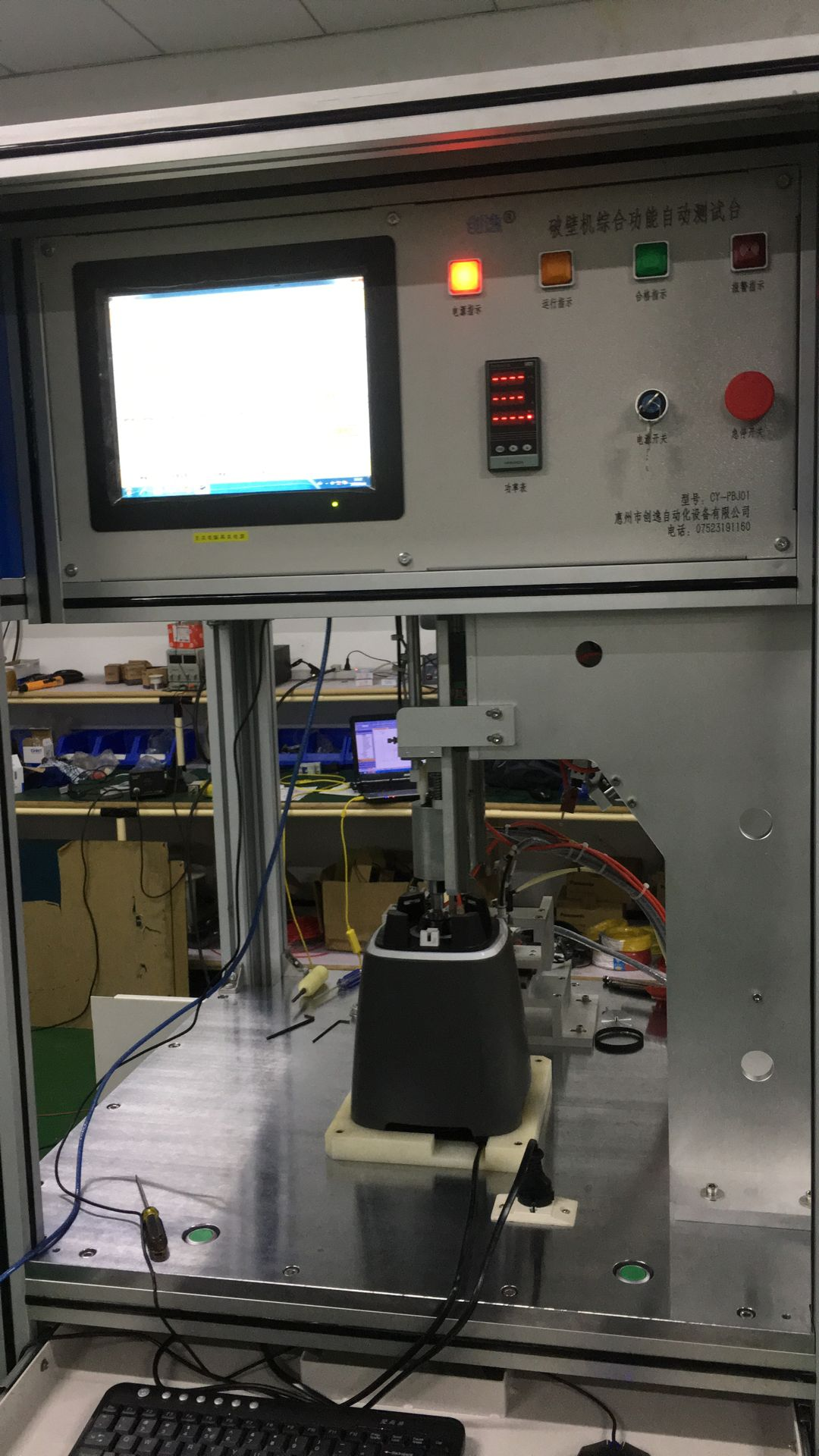

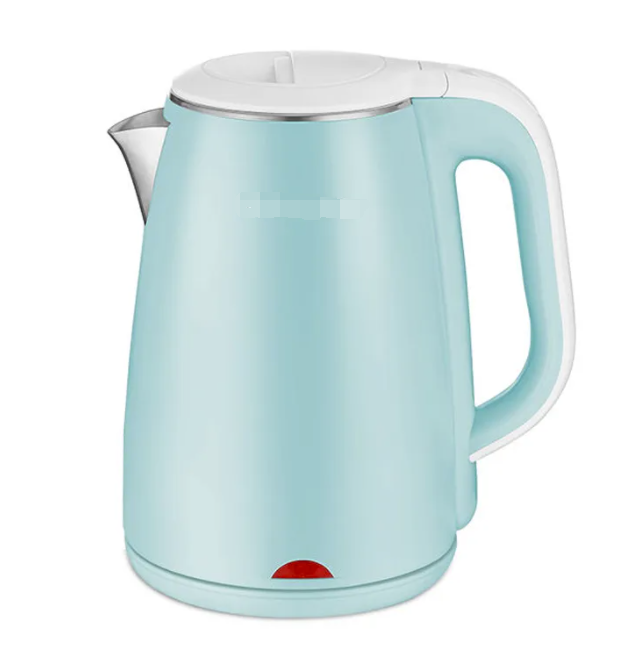

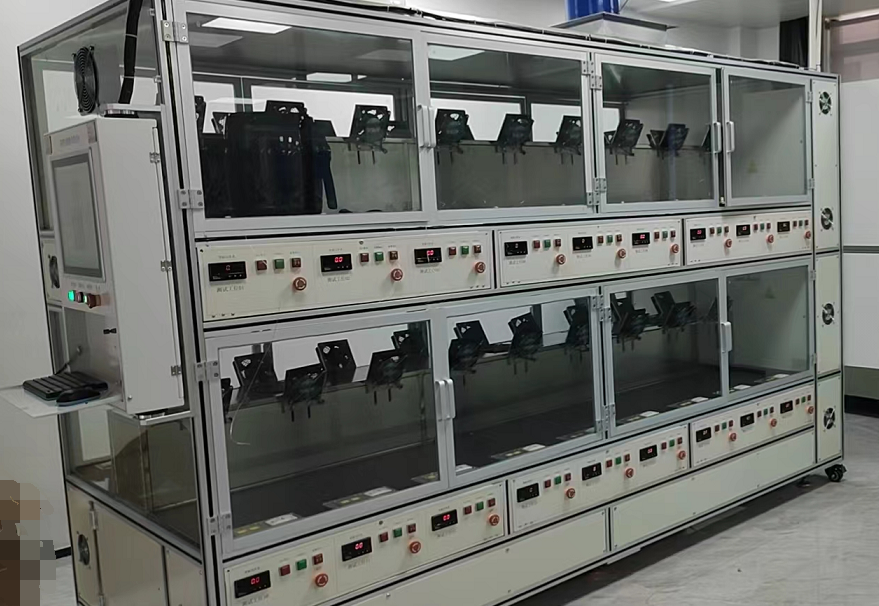

電水壺壽命試驗（以某款自動試驗機為例介紹）

1. 干燒（自冷）：啟動——水壺倒水——水壺復位——開始干燒——干燒結束（溫控器跳開）——自然冷卻至溫控器復位——循環干燒；

2. 干燒（水冷）：啟動——水壺倒水——開始干燒——干燒結束（溫控器跳開）——加水冷卻至溫控器復位（水量可調）——水壺倒水——循環干燒；

3. 插拔（不帶電）：啟動——開始插拔（循環工作）；

4. 插拔（帶電）：啟動——水壺加水（水量可調）——開始帶電插拔——循環工作——間隔換水可定次數——以此循環；

5. 循環煮水：啟動——水壺倒水——水壺復位——開合蓋——加水（水量可設定）——加熱煮水——水煮開后（溫控器跳開）——自動倒水——水壺復位——循環工作；

6. 開合蓋：啟動——自動開蓋——自動合蓋——下個循環。

在上述過程中，有很多步驟需要測試電參數，以確定產品是否工作正常。

電量表可以最高每秒20次的采樣刷新速度測試電壓、電流、功率等參數，通過RS485接口將數據上傳至PLC或者電腦進行歸檔處理。

電量表還可以設置各參數上下限，測試過程中如果數據在上下限范圍內則認為正常，如果超出范圍則認為產品故障，繼電器接口對外發出控制信號，外接的指示燈或者報警器動作，自動停止測試或者提示工作人員處理。

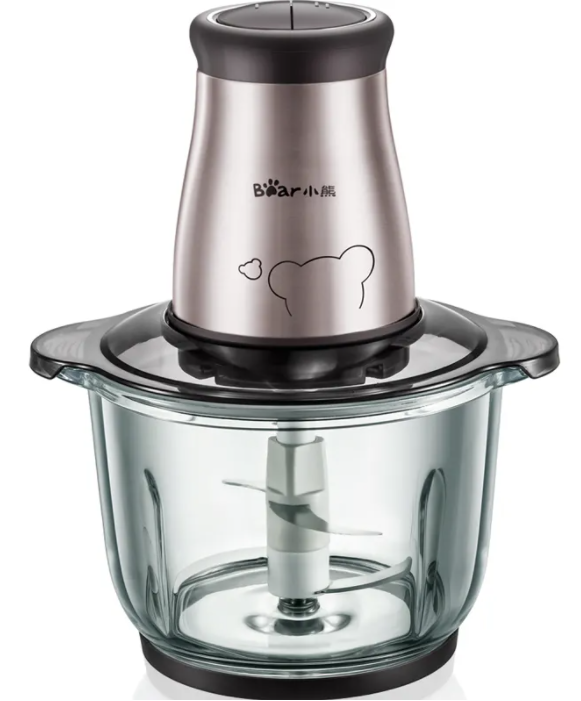

攪拌機/絞肉機電機測試

為了測試攪拌機/絞肉機等需要帶負載工作產品的相關參數，以往的測試方法需要消耗使用很多食材，比如肉類、胡蘿卜等，造成很大的浪費，或者需要手動調節輸出功率，不利于批量測試。

最新的解決方案可以使用磁粉制動器作為電機的模擬負載，使用電量表的模擬量輸出接口，與制動器模擬量輸入接口連接。

在電量表上設置功率值與輸出模擬量的對應關系，在制動器設置目標扭矩（與需要的功率對應）。當電機工作后，電量表根據測得的功率值輸出對應的模擬量，制動器接收后與目標值比對，做出相應調整，使扭矩（功率）逐漸逼近目標值。

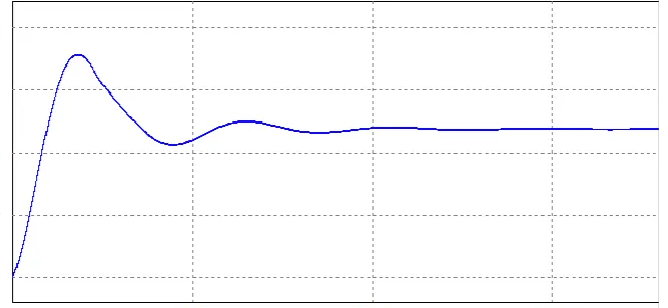

以上控制類似于簡化的PID調節過程，可以用較少的成本實現相對穩定的功率控制。

模擬量信號的響應迅速，可以避免通訊延時等不利因素影響，非常適用于需要實時控制的場合。

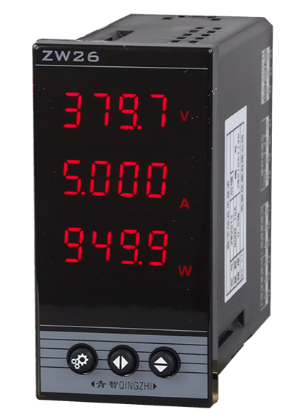

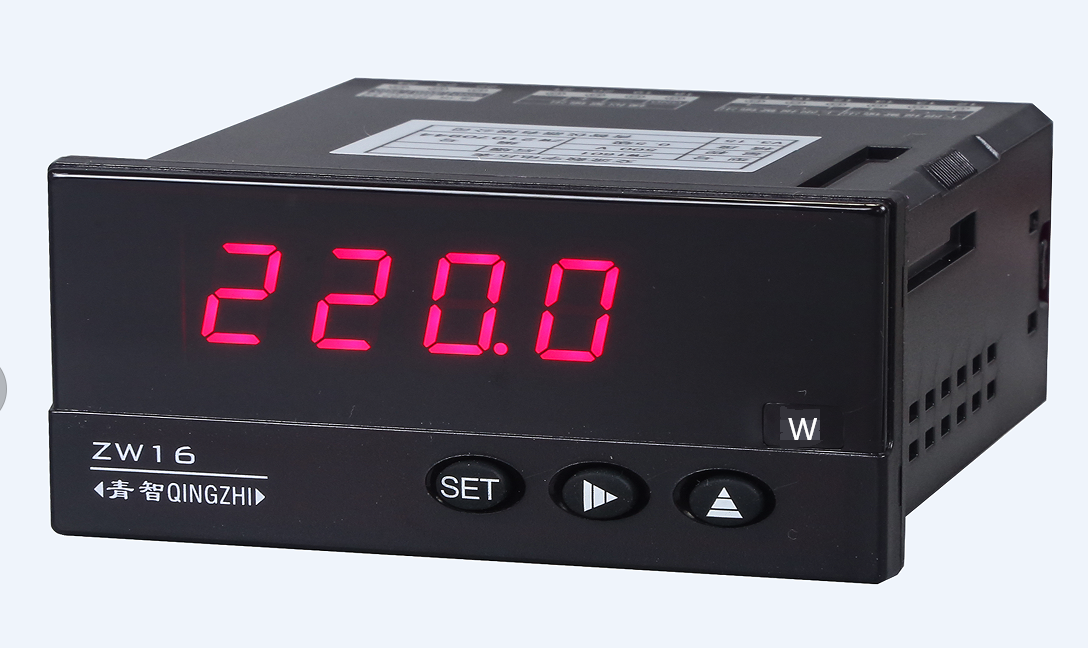

青智電量表ZW1603T/ZW2613T簡介

■標準48*96mm，橫式/豎式安裝

■AC，500V/15A，可定制

■單窗口/三窗口 切換/自動循環顯示多參數

■可選配RS485、模擬量、繼電器接口，適應各種控制要求

■可定制快速測量
