8730C直流電機啟動電流測試

由于直流電機電樞電路的電阻和電感很小，轉子有一定的機械慣性，所以電機通電時，電樞速度和起動初期對應的反電動勢都很小，起動電流很大。較大可達額定電流的15 ~ 20倍。該電流會對電網造成干擾，對機組造成機械沖擊，并對換向器產生火花。為了降低直流電機的啟動電流，電樞電路中經常串聯專門設計的可變電阻。對于大容量直流電機，通常采用降壓啟動。

直流電機的啟動電流時間短，通常低于50ms，瞬間電流大，需要儀表高速計算并準確找到最大值并抓取下來，因此，直流電機的啟動電流也是直流電機的一個重要參數，青智儀器根據直流電機啟動特性提供如下解決方案。

青智8730C測試直流電機啟動電流示意圖

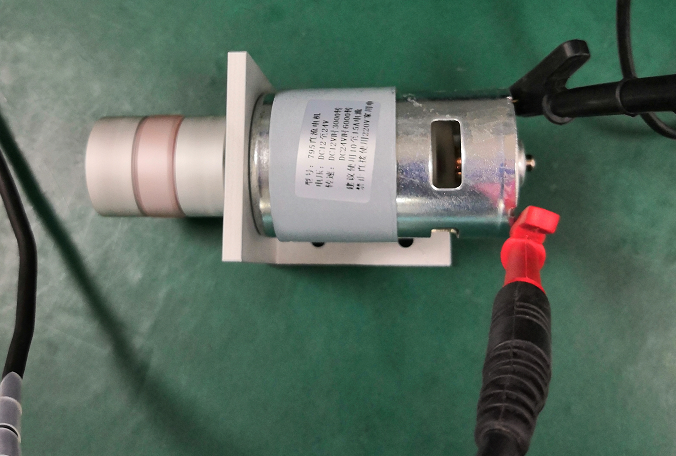

這是我們今天要測試的主角，DC12V的直流電機。

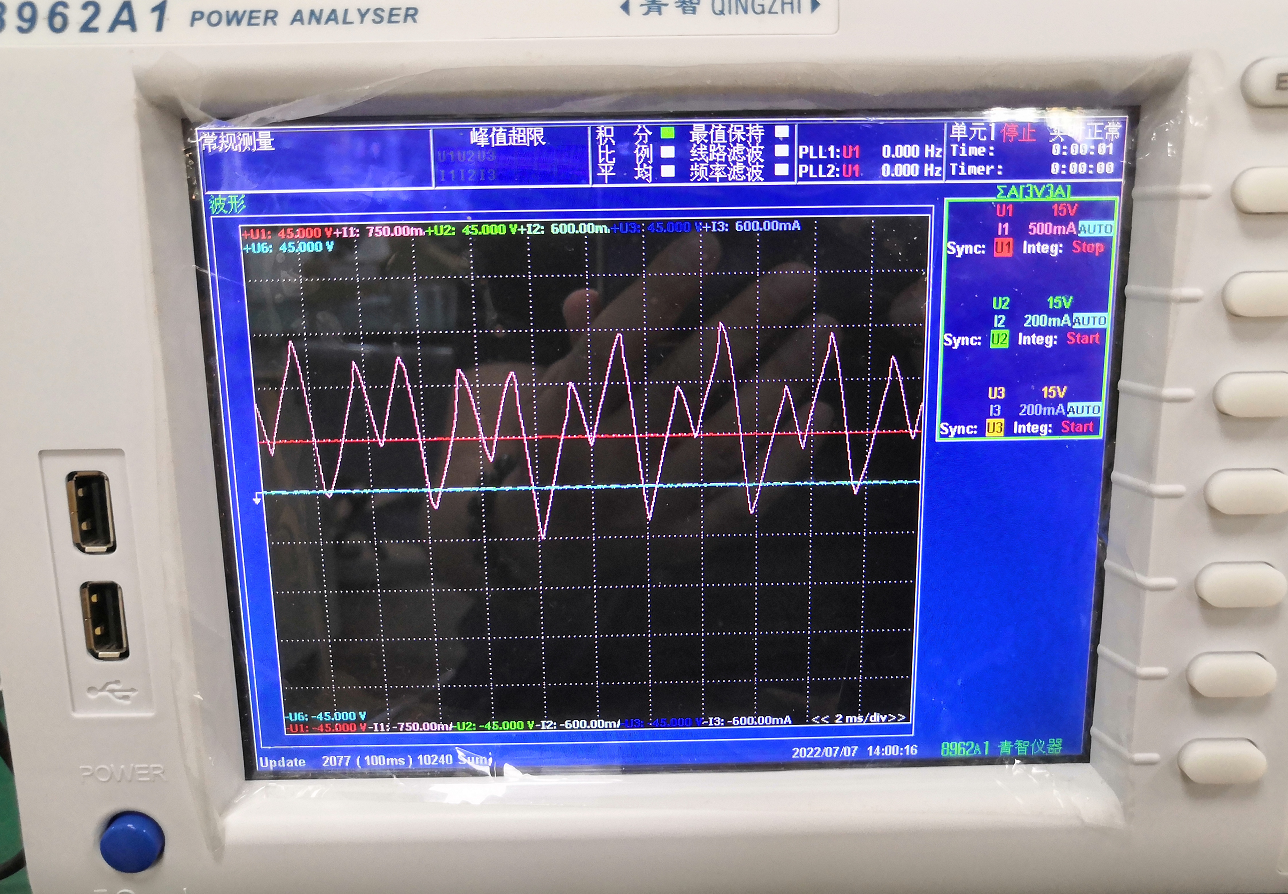

先用8962A1看下電機正常運行時的電壓電流波形，可以看到電流的波形是脈動直流。

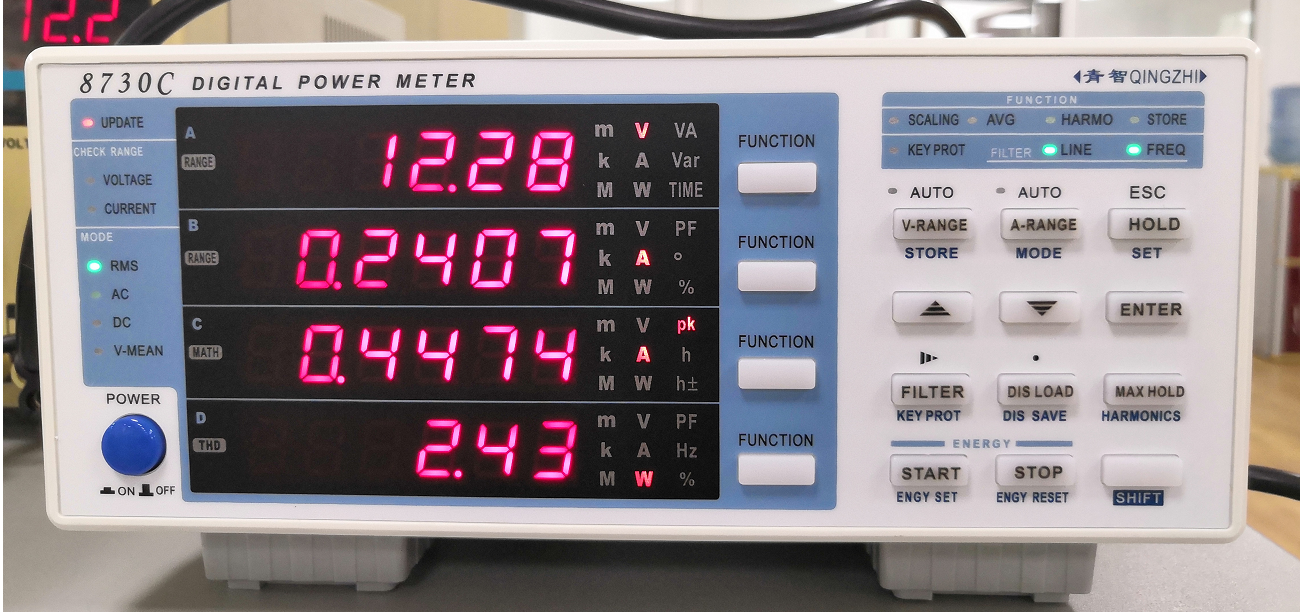

我們再用8730C測試下電機正常運行時的電壓電流等參數。

電機正常運行的電流有效值0.25A左右，Apk值大概是0.45A左右。

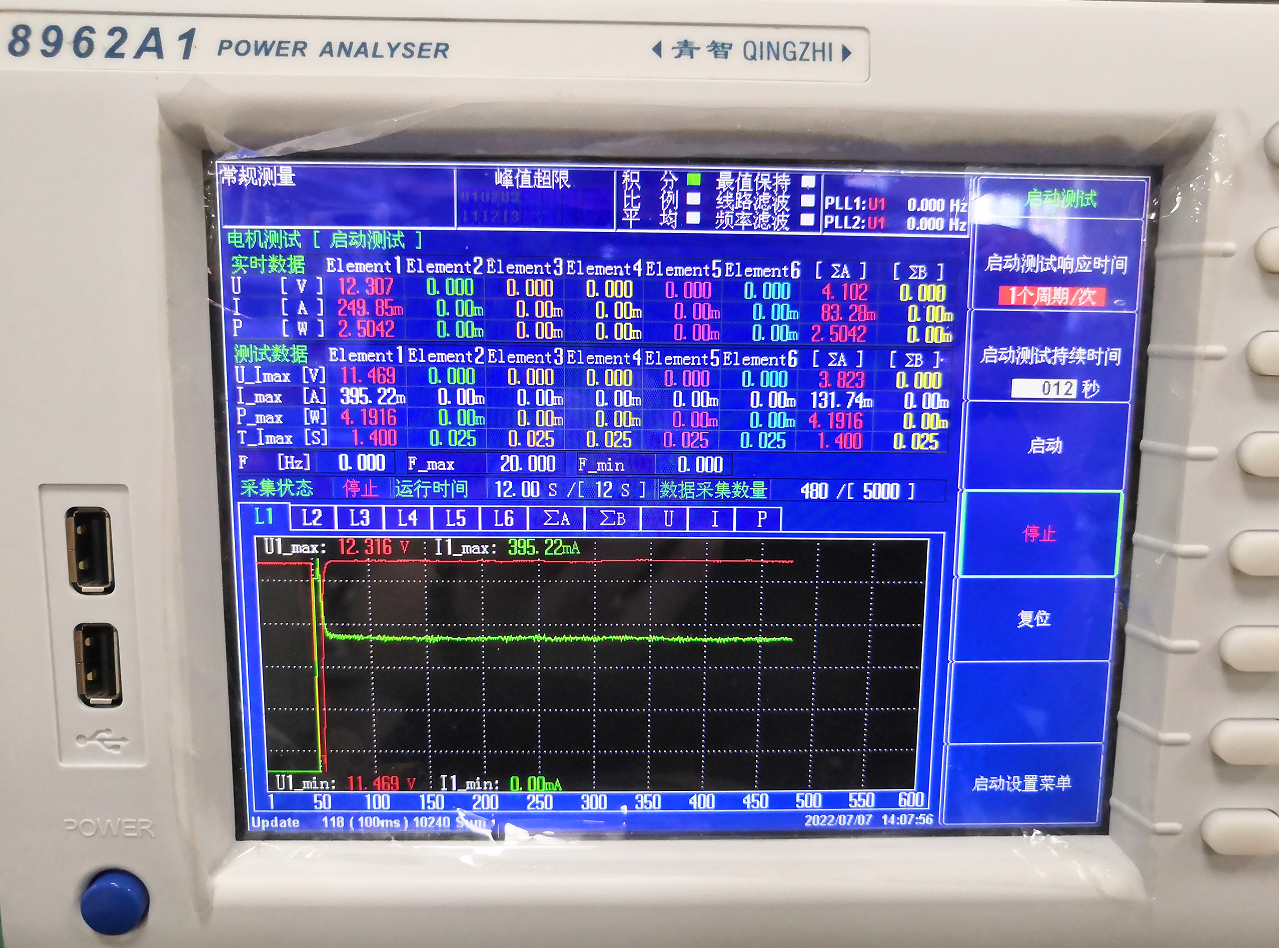

用8962A1的電機測試模塊的啟動測試看下電機啟動的有效值曲線，發現該電機的啟動時間在10ms左右，時間很短，所以電機啟動電流需要用Apk的最大值功能來測試。

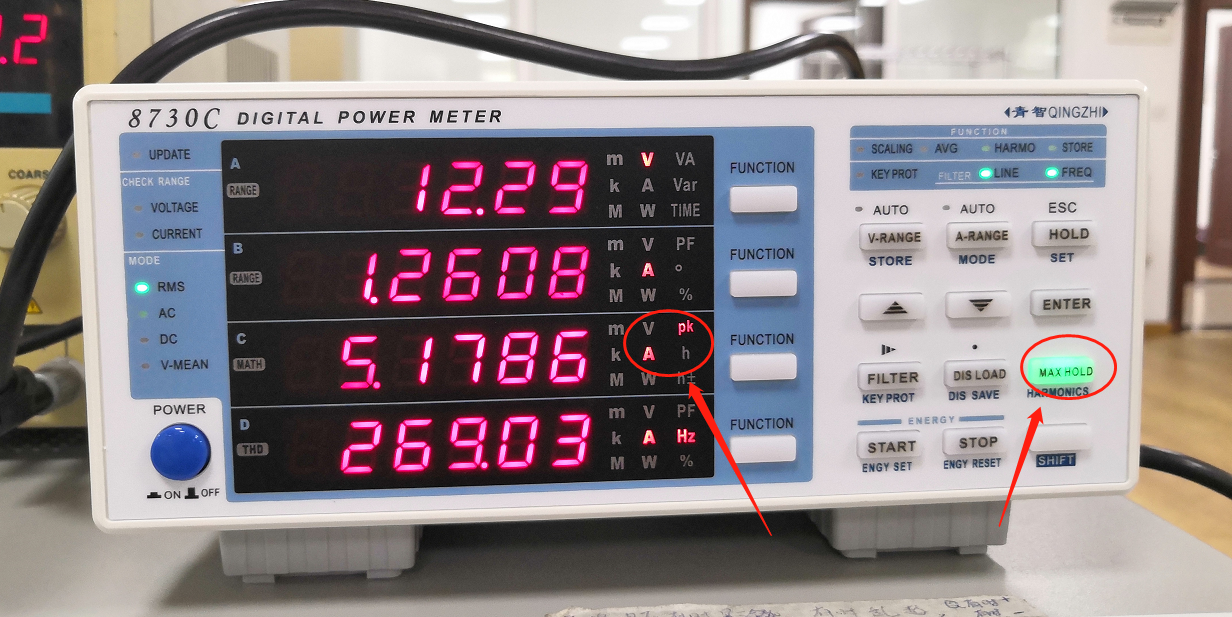

將8730C的顯示窗口調整為如下模式，按下MAXHOLD按鍵亮起后啟動電機，測試結果為電機啟動電流Apk最大值為5.18A，5.18/0.45=11.5，可以得到電機啟動電流Apk最大值大概是電機正常運行Apk值的11.5倍左右，符合直流電機的啟動特性。

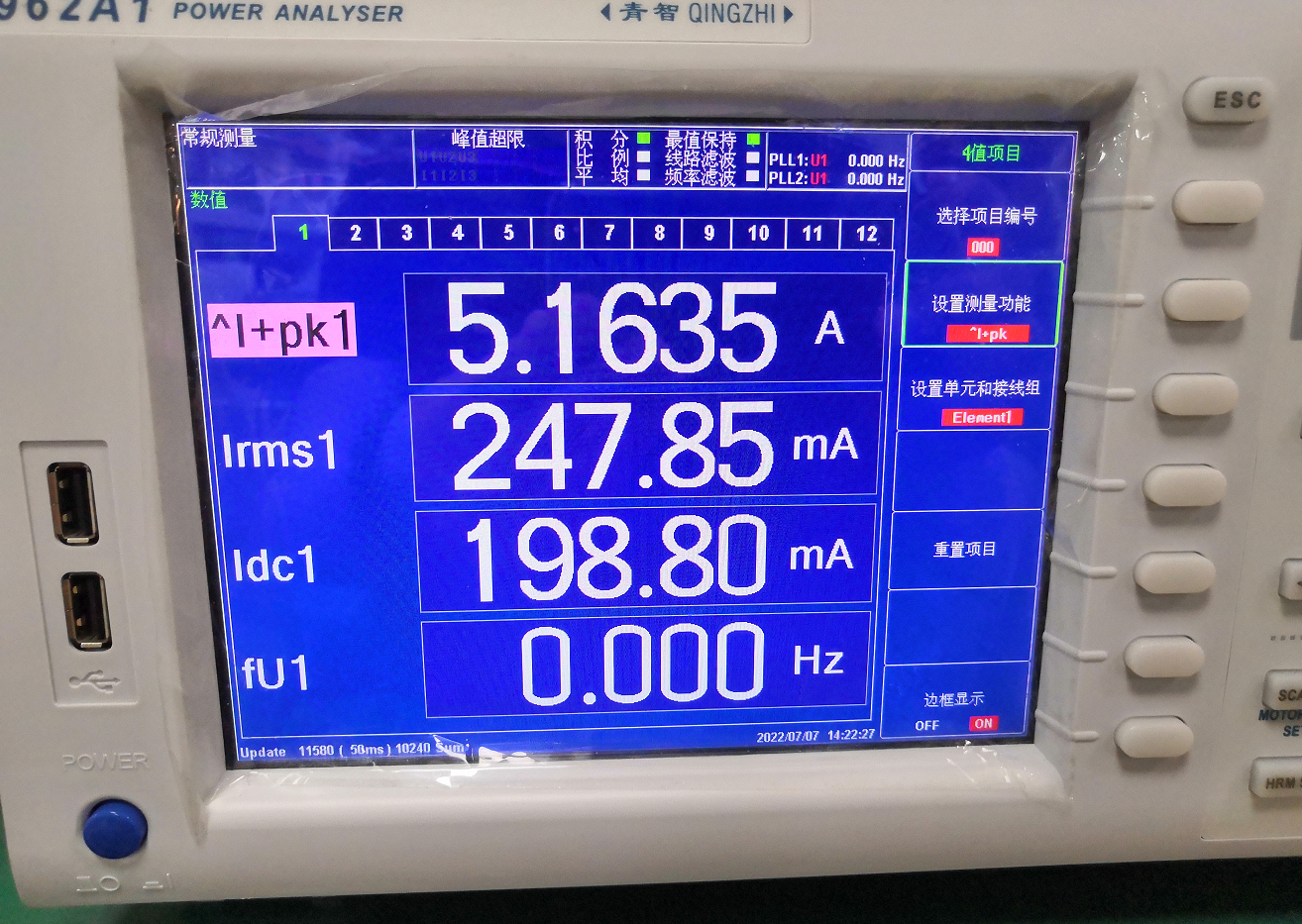

我們再來看下8962A1的測試結果，顯示Apk最大值為5.16，跟8730C的測試結果基本一致。

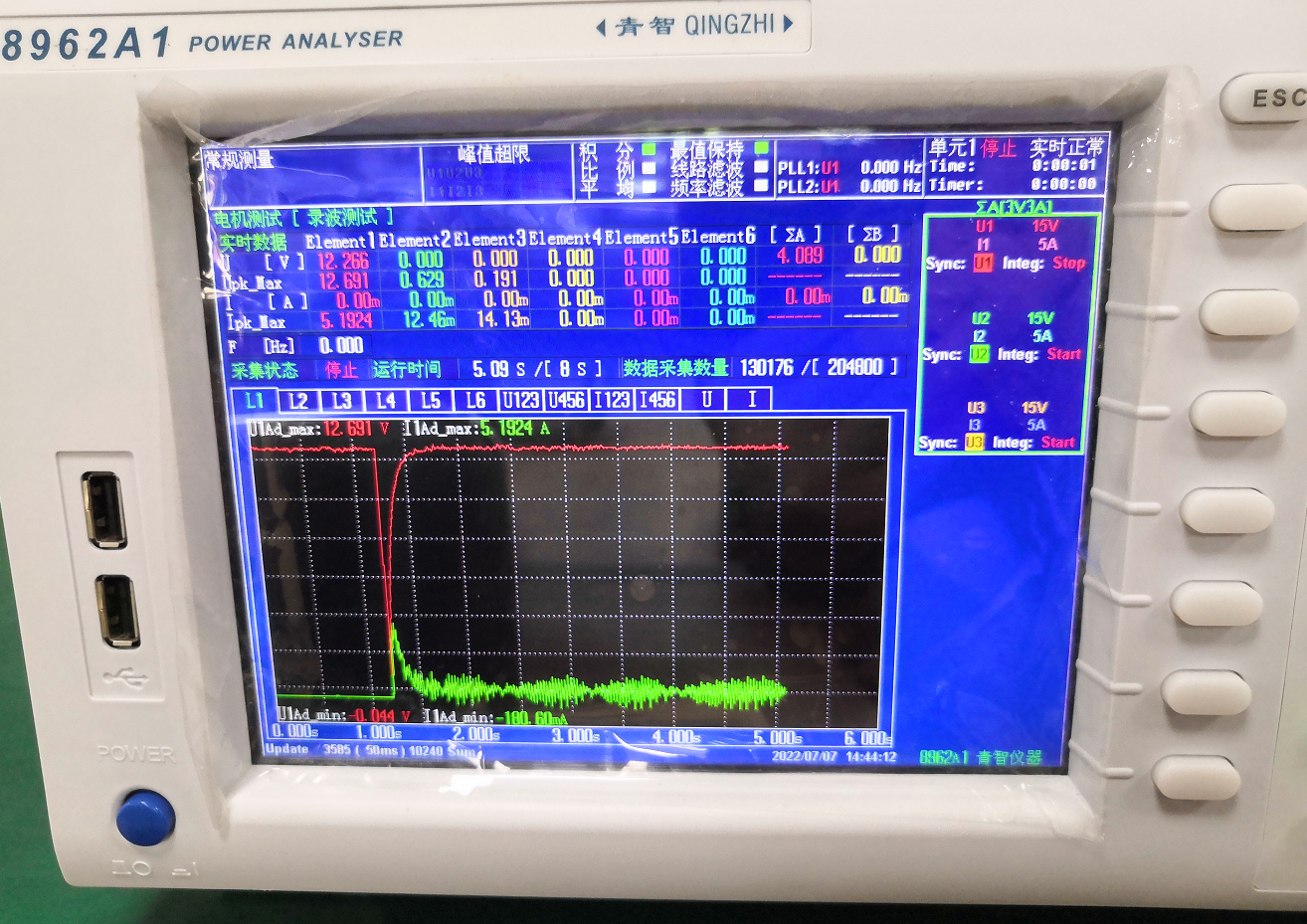

打開8962A1的電機測試的錄波測試功能，看下電機啟動過程的波形圖，紅色為電壓波形，綠色為電流波形，電機啟動后電壓被瞬間拉低的同時電流突然增大，啟動后電壓逐步恢復正常，電流值下落至正常運行狀態，此圖可以更直觀的看出直流電機啟動過程中電壓電流的變化趨勢。

注意事項：

1.電機啟動測試過程時間段，請將測試儀表的采樣速度和計算刷新速度都調整為最快。

2.直流電機的波形比較干凈，請關閉儀表的濾波功能。

3.根據電機的啟動參數給儀表選擇合適的量程，以免啟動電流過大對儀表造成沖擊或者因為量程過小削波引起測量誤差。
